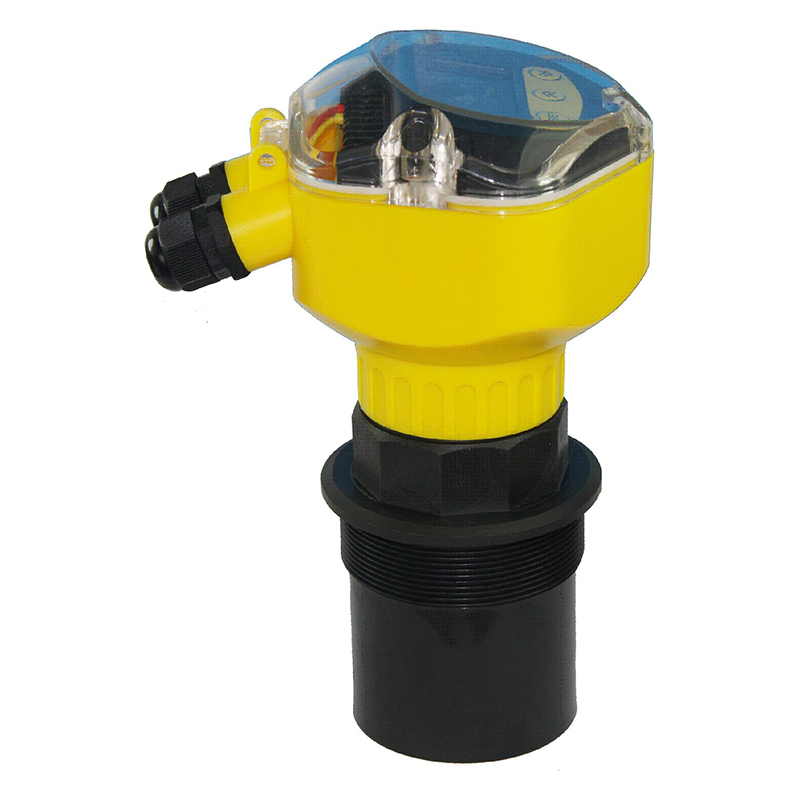

超聲波液位計廣泛用於罐體、水池、水庫的液位和體積測量，也可用於明渠的流量測量。在實際使用中，很多界麵無法接觸，如：對測量設備產品有腐蝕(酸、堿)、對測量設備有汙染的場合(下水道)，或在測量裝置上產生粘附物的物質(粘合劑)。由於超聲波液位計測量技術基於非接觸的超聲波原理，所以超聲波液位計適合於那些無法用物理方式接觸的液體及料位位置。

一、超聲波液位計基本參數與功能:

量程 4m、6m、8m、10m、15m、25m

傳感器材質 PP、PVDF、PTFE、不鏽鋼(DIN1. 4571, AISI SS316Ti)

發射角 5°～7°

外殼材質 塑料：PBT玻璃纖維，阻燃劑（DuPont¨）鋁製：防塵塗層

工作溫度 PP，PVDF，PTFE型：-30℃～+90℃ ；不鏽鋼型：-30℃～+100℃（可承受CIP 120℃可耐2小時清潔）

環境溫度 -30℃～+60℃ （配SA-100編程器），-25℃～+60℃並避免陽光直射

壓力（優良） 0.5～3bar(0.05～0.3MPa) 不鏽鋼0.9～1.1bar (0.09～0.11MPa)

密封條材料 PP型：EPDM；其它型號：FKM(VIton)

防護等級 傳感器：IP68（可浸入水中）；外殼：IP67(NEMA6)

供電/功耗 高壓型：85～255VAC/6VA；低壓型：10.5～40VDC/3.6W，10.5～28VA/4VA

準確度 ±(0.2%測量距離，+0.05%量程)

分辨率 測量距離：<2m: 1mm，2～5m: 2mm，5～10m: 5mm； >10m: 10mm

輸 出 模擬輸出：4～20mA,600 Ohm

觸點輸出：250VAC，3A

計算機：RS485（可選）

HART（可選）

顯示（SAP-100）: 6位，圖形，用戶LCD

電氣連接 2×Pg16或2～1/2”NPT；導線截麵：0.5～2.5mm2

電氣防護 鋁外殼：Class I，塑料外殼：Class II。

二、超聲波液位計測量原理

超聲波液位計垂直安裝在液體的表麵，它向液麵發出一個超聲波脈衝，經過一段時間，超聲波液位計的傳感器接收到從液麵反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位計發出和接收超聲波的時間差，計算出液麵到傳感器的距離。由於采用了微處理器和回波處理技術，超聲波物位計可以應用於各種複雜工況。超聲波液位計是指探頭與外殼組合在一起的超聲波液位計。

三、超聲波液位計安裝原則

1）傳感器發射麵到zui低液位的距離，應小於選購儀表的量程。

2）傳感器發射麵到zui高液位的距離，應大於選購儀表的盲區。

3）傳感器的發射麵應該與液體表麵保持平行。

4）傳感器的安裝位置應盡量避開正下方進、出料口等液麵劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.3m以上。

6）若傳感器發射麵到zui 高液位的距離小於選購儀表的盲區，需加裝延伸管，延伸管管徑大於120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大於延伸管內徑。或者可以將管子直接到罐底，管徑大於80mm，管底留孔便於液體流入。
