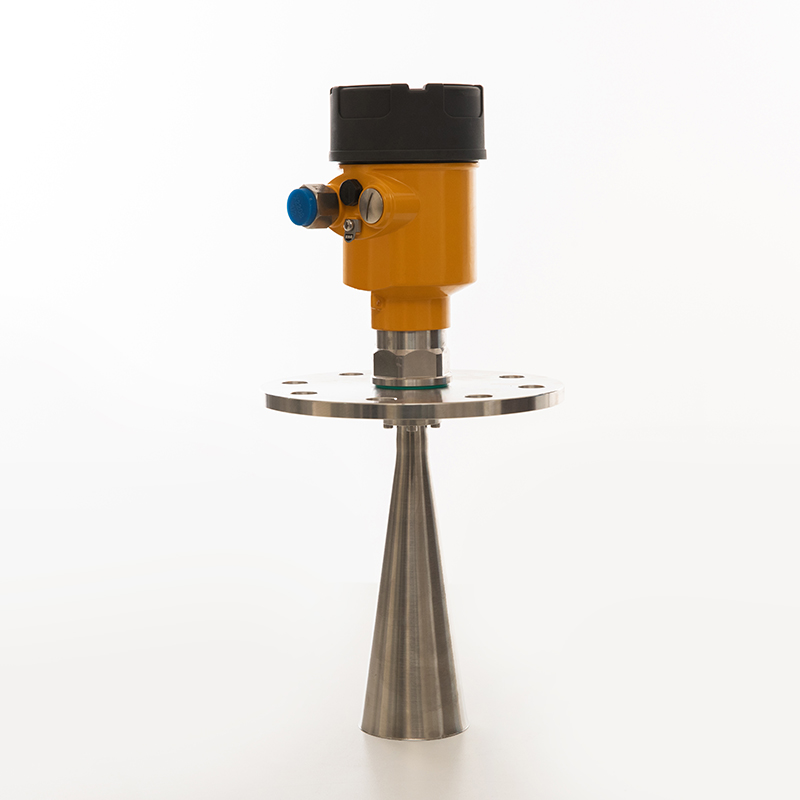

喇叭口雷達液位計是采用雷達技術的應用，來成功實現液位勘測功能的種新式的液位儀表，是種非接觸式的液位計。可以用來勘測各種液體媒介，會遭受液體媒介本身的疏密程度、液體濃度、溫度等物理因素的影響，能夠用於點非揮發性腐蝕性媒介的勘測。具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的******性。微波信號的傳輸受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
二、測量原理 ：
喇叭口雷達液位計采用微波脈衝的測量方法，並可在工業頻率波段範圍內正常，波束能量低，可安裝於各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用於粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。對人體及環境均（jun1）無傷害，讓顧客買智能雷達物位計買的放心，買的值得。高頻微波脈衝通過天線係統發射並接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。種特殊的時間延伸方法可以確保短時間內穩定和準確的測量。即使工況比較複雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的識別出物位的回波。

輸入
天線接收反射的微波脈衝並將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈衝在物料表麵所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米。距離物料表麵的距離D與脈衝的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及些應用參來設定，應用參將自動使儀表適應測量環境。對應於4－20mA輸出。
三、應用場合：
喇叭口雷達液位計適用於高溫（350℃）、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對同料位進行連續測量。該儀器主要技術指標達到或優於內外******產品,且安裝調試簡便，可以單台使用，也可組網使用，可廣泛應用於冶金、建材、能源、石化、水利、糧食等行業。
四、特性與優勢：
1、無盲區，高精度。
2、兩線製技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
3、受壓力變化、溫度變化、惰性氣體、真空、煙塵、蒸汽等環境影響。
4、安裝簡便，牢固耐用，免維護。
5、HART或PROFIBUS-PA通信協議及基金現場總線協議，標定簡便、通過字液晶顯示輕鬆實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程。
6、測量靈敏，刷新速度快。
7、適用於高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達300℃。
五、技術指標：
1、工作頻率：6.8GHz；
2、測量範圍：纜式：0-35m杆式、同軸式：0-6m；
3、重複性：±3mm；
4、分辨率：1mm；
5、采樣：回波采樣54次/s；
6、響應速度：>0.2S（根據具體使用情況而定）；
7、精度：<0.1%；
8、輸出電流信號：4-20mA；
9、通訊接口：HART通訊協議；
10、過程連接：G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150；
11、過程壓力：-1～60bar；
12、電源：24VDC（±10%）紋波電壓：1Vpp；
13、耗電量：max22.5mA；
14、環境條件：溫度：-40℃～+250℃；
15、外殼防護等：IP68；
16、防爆等：EXiaIICT6；
17、兩線製接線：儀表供電和信號輸出共用根兩芯電纜；
18、電纜入口：M20×1.5（電纜直徑5～9mm）。
