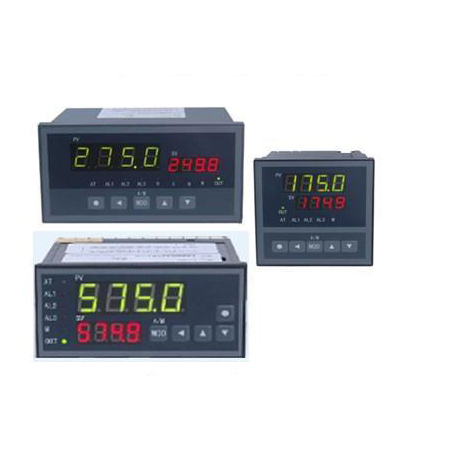

多功能數顯表是一種具有可編程測量、顯示、數字通訊和電能脈衝變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，多功能電力儀表廣泛應用變電站自動化、配電自動化、智能建築、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用通訊協議。

功能特點

測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能

計量：正反向有功電能，感性容性無功電能

顯示：三排LED數碼管顯示，可視度高

通訊：RS485通訊，MODBUS-RTU協議

輸出：2路電能脈衝輸出(脈衝常數10000imp/kwh)

擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比

配選：可附加模擬量4-20mA變送輸出，開關量數量、開關量輸出，上下限越限報警功能

用途：適用於各種進線回路、大容量配出電回路中電參數的完整監測和管理

安裝方法

1）.在固定的配電櫃上，選擇合適的地方開一個開孔尺寸的安裝孔。 　

2）.取出儀表，鬆開定位螺絲，取下固定夾。 　

3）.將儀表安裝插入配電櫃的儀表孔中。 　

4）.插入儀表的固定夾，固定定位螺絲。 　

注：L-N為輔助電源 請按儀表外殼接線圖正確接線！
