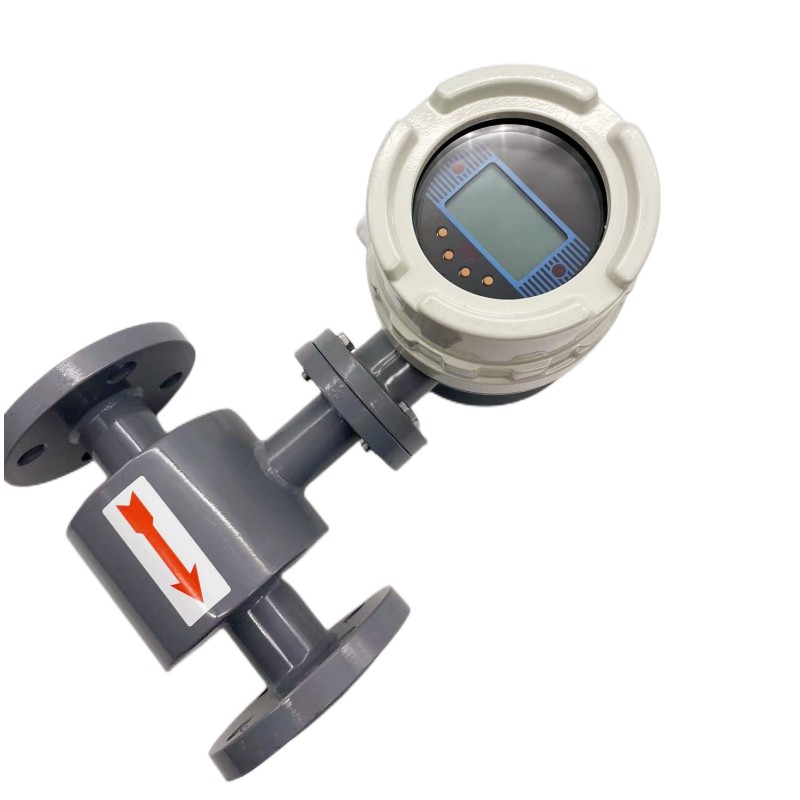

標準型係列電磁流量計主要由磁路係統、測量導管、電極、外殼、襯裏和轉換器等部分構成。它的優點是壓損小，可測流量範圍大。zui大流量與zui小流量的比值一般為20：1以上，適用的工業管徑範圍寬，zui大可達3m，輸出信號和被測流量成線性，準確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、汙水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。

1、工作原理

標準型係列電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直於磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。

電磁流量計示意圖

2、產品特點

⑴．采用******勵磁技術，勵磁電路簡潔，穩定可靠，具有人工智能的性能；

⑵．電磁流量計管道內無可動部件，無阻流部件，測量幾乎沒有附加壓力損失，因此測量精度高，量程比可達100：1；

⑶．測量結果不受流體密度、粘度、溫度、壓力和電導率變化的影響；

⑷．交貨快，成本低，維修方便，使用壽命極長；

⑸．紅外遙控功能以及中文按鍵操作，操控更加方便；

⑹．采用出廠保存設置功能，使儀表各參數萬無一失；

⑺．具有防雷電保護設計電路、有效抗幹擾電路，適用各種惡劣環境；

⑻．標準型係列電磁流量計的轉換器和傳感器具有多種的防護等級及安裝方式，有適用於潛水安裝的IP68等級，同時轉換器表麵采用安裝技術(SMT)，具有自檢和自診斷功能；

⑼．在現場可根據用戶實際需要在線修改量程；

3、標準技術規格

環境溫度：-30～+65℃

相對濕度：5%-90%

供電電源：單相交流電源85～265V，45～63Hz；

直流電源18VDC～36VDC

耗散功率：<15W

測量精度：±0.5%

4、主要技術參數
