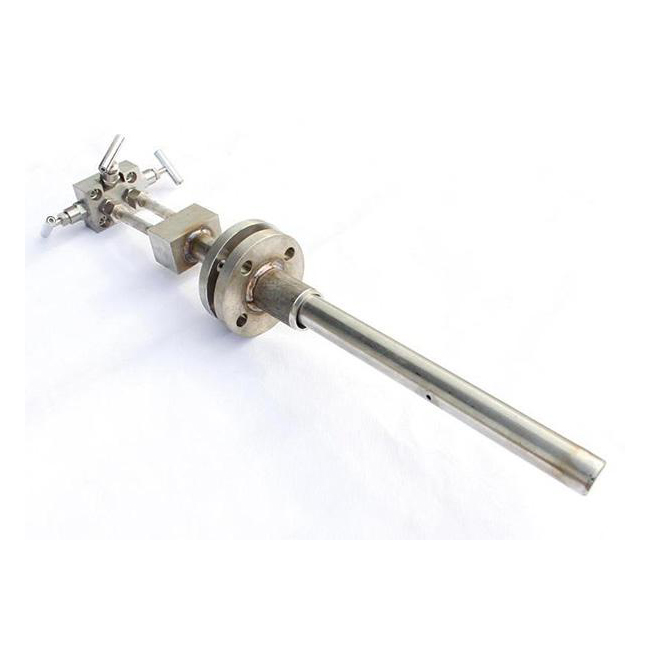

均速管流量計是一種測量儀器。均速管流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板流量計的理想產品。

均速管流量計的安裝要求。

1、提供正確的流量和管道數據。

差壓式均速管流量計的機械尺寸是根據要安裝的管道尺寸量身定製的，其測量範圍是根據工藝提供的流量數據計算和標定。選用時，一定要正確提供給製造商流量數據和管道尺寸，管道尺寸包括外徑和壁厚。

2、正確選擇檢測杆。

差壓式均速管流量計其主要結構是一根插入的檢測杆，它有各種形式，其截麵形狀不一，有圓管,菱形管，Delta形等，由於各種形狀的檢測杆對應了不同的流體理論

3、要選用高精度的微差壓變送器。

差壓式均（jun1）速管流量計是通過測總靜壓來推算流量，常用於大口徑測氣體流量，它產生差壓一般都比較小，小的時候可能隻有20-30帕，要盡量避免使用引壓管，選用高精度的微差壓變送器，如3051等，zui直接的方案是采用均速管、三閥組、差壓變送器一體化的直接安裝方式，這樣不但可以減少使用引壓管而引起的泄漏，還可補償受溫度、壓力的變化而變動的差壓信號失真等問題。

4、保證一定的直管段長度。

差壓式均速管流量計前部管道須***確保有7~9倍管道直徑的直管道長度，此數據各資料不一，從3倍到30倍全有，才能使大管道內氣體的流速盡量對稱分布於軸線，隻有這樣，僅測幾點的流速就能推算流經整個截麵的流量，否則大管道內氣體的流速分布將會很複雜，流量係數K的波動將會很大，不能保證測量的準確度。

5、重複性和度。

在一些工廠中，均速管流量計隻是在某一工藝點提供信息源的檢測環節，它輸出所反映的氣體流量信息，並不要求是某一確切值，而應是正確無誤地反映流量的變化，這就要求均速管工作可靠，其輸出與流量存在的單值函數關係不隨意變化，即重複性較高。如果直管段達不到要求的情況下，重複性可做到0.5%，而誤差就可能超過6%。在自動化係統中作為調節和監控，采用結構簡單的差壓式均速管流量計就有其優勢。

6、加裝必要的粉塵過濾裝置。

如果工藝過程比較特殊，例如粉塵較大，建議加裝必要的附屬設備，如粉塵過濾裝置等，保障均速管不堵塞，以確保儀表正常工作。

均（jun1）速管的結構形式

均速管的結構是一根中空的金屬杆，其剖麵形狀應用*多的產品是圓形及菱形，80年代中期也采用過機翼形截麵。

圓形截麵的均速管，當雷諾數Re處於105至106之間時，使得流量係數α不穩定，它的穩定區域是在雷諾數Re105和Re＞106。這主要是由於圓形截麵的阻力件，自身存在著“阻力危機”而引起的。流體流經圓管時存在著分離點不同而導致圓管在迎流流體時，在圓管上引起的壓力分布不同，從而引起了流量係數α的變化。

菱形截麵的均（jun1）速管，就是為了克服圓形截麵這上等量係數不穩定區而設計的。菱形截麵無論雷諾數的數值Re是多少，其分離點都是確定不變的，從而較好地解決了均速管流量傳感器在檢測氣體、蒸汽流量時不穩定區的困難。均速管截麵采用菱形，已經被人們所共認。

機翼形截麵是為了進一步減少流體通過檢測杆時迎流阻力，從而減小壓力損失。其實，就均速管而言，不論采用圓形還是菱形橫截麵，其不可恢複的壓力損失，都是微不足道的，僅占輸出差壓的2%左右，但在實際應用過程中，均速管的輸出差壓△P較低是它的一大弱點，當采用機翼形橫截麵時確實可以減小一些阻力，但是其輸出差壓更小，和圓形截麵或菱形截麵相比差壓減少了50%，由於差壓的過低，工作起來須***采用配套的較為昂貴的微差壓變送器，在這種情況下工作，使得檢測不穩定，從而影響了它的推廣應用。
