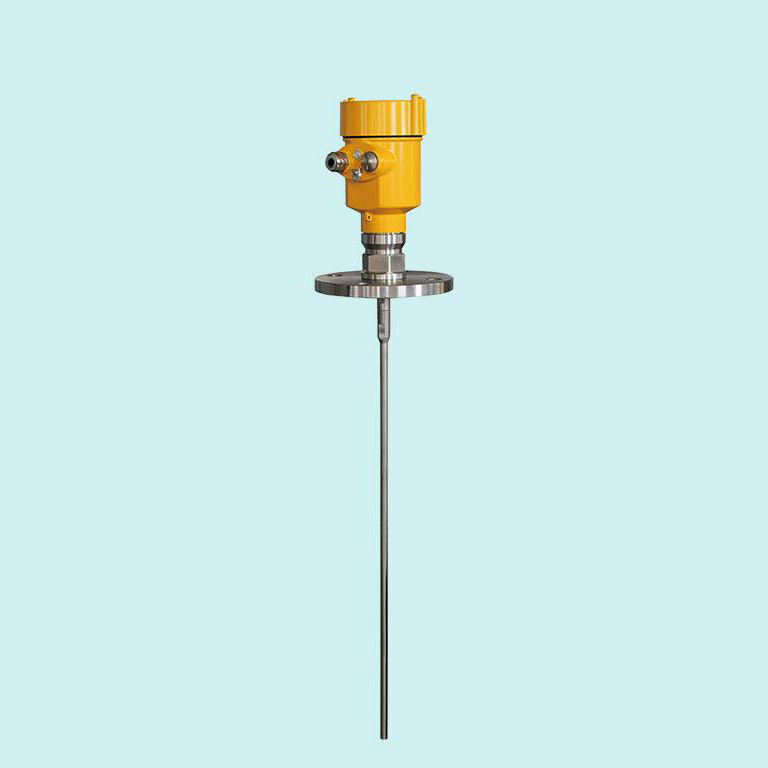

導波雷達物位計適用於各種過程條件複雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線製技術，適用於防爆場合，非接觸式與連續測量的脈衝型物位計大測量距離35m。

導波雷達物位計測量原理：

導波雷達是基於時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈衝並沿纜繩傳播，當脈衝遇到物料表麵時反射回來被儀表內的接收器接收，並將距離信號轉化為物位信號。

導波雷達物位計技術參數

詳細技術參數

測量範圍       0--45米

過程溫度       -40 -200℃ （高溫型可以達到400℃）

過程壓力       -1.0--4.0Mpa

工作頻率       8.4GHz

精　　度       <0.1%

重  複 性         ±3mm

電流信號       4～20mA/HART通訊協議

通訊接口       HART 通訊協議

電　　源       24V DC(+/-10%)/波紋電壓：1Vpp

耗電量         ≥0.3s（根據具體情況而定）

防爆認證       ExiaIICT6

外殼保護等級   IP68

兩線製接線     供電和信號輸出公用一根兩芯線

電纜入口       兩個M20ⅹ1.5（電纜直徑5 … 9mm）

導波雷達物位計特性與優勢

無盲區，高精度，測量靈敏，刷新速度快。

兩線製技術，是差壓、磁致伸縮、射頻導納、磁翻板等物位儀表的優良替代產品。

不受壓力、溫度、密度、泡沫、粉塵、惰性氣體、煙塵、蒸汽等環境影響。

安裝簡便，牢固耐用，免維護

適用於高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃

HART或POFIBUS-PA通信協議及現場總線協議，標定簡便

通過液晶顯示、數字編程輕鬆實現現場標定操作，也可以通過PF軟件實現現場組態設定和編程
